BLMD-5/55DPW3A無刷直流電機驅動器
發表時間：2010-11-29 閱覽：7035 次
一、產品介紹
產品應用于小型直流無刷電機（泵）需要精確調壓調速的場合。可實現從電機（泵）的始動電壓到額定電壓的大范圍調壓調速，調節精度最高可達16位分辨率。產品將控制電路與功率驅動電路結合在一起，體積小，操作簡單，可驅動額定電壓從5V到55V的一系列直流無刷電機（泵）。驅動器輸入控制信號多樣（通過控制單元（如PLC、單片機等）輸入4-20mA、1-5V以及0-10V等多種模擬信號），且實現模擬量隔離，滿足多種控制系統的要求，內含過流檢測等功能，可以實現無刷電機的精確安全運行。
二、功能說明
◎ 調速方式
外部輸入調速：通過其他的控制單元（如PLC、單片機等）輸入模擬信號到“AI+”和“AI-”端，實現調壓調速�？筛鶕�(jù)需求選擇4-20mA、1-5V以及0-10V等多種工業常用模擬信號。
◎ 電機正/反轉控制（DIR）
通過控制端子“DIR”與端子“GND”的通、斷可以控制電機的運轉方向。當“DIR”與端子“GND”不接通時，電機順時針運行（面對電機軸），反之則電機逆時針方向運轉；為避免驅動器的損壞，在改變電機轉向時應先使電機停止運動后再操作改變轉向，避免在電機運行中進行運轉方向操作。
◎ 指示燈
具有電源與報警指示燈。驅動器輸出過流時，將進入保護狀態，自動停止工作。
三、電氣特性
電源電壓：最小值18V、典型值24V、最大值36V
可驅動電機額定電壓：最小值5V、典型值為電機額定電壓、最大值55V
額定功率：最大165W（依所選電機確定）
輸出電流：最小值0A、最大值3A
四、環境參數
冷卻方式：自然風冷
使用環境：
場合：盡量避免粉塵、油霧及腐蝕性氣體
溫度：0℃ ~ +45℃
濕度：＜80%RH，無凝露，無結霜
保存溫度：-20℃ ~ +65℃

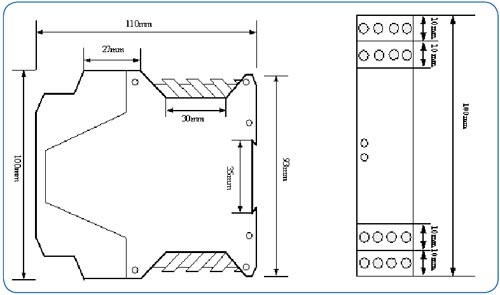

五、外觀尺寸
